Setting access point TP LINK TL-WA500G

1. Dalam melakukan setting acces point yang pertama harus dilakukan adalah mengetahui ip, username, dan password dari access point tersebut.

2. Pada kasus ini kita menggunakan access point TP LINK, pada bagian belakang access point ini terdapat keterangan:

Ip : 192.168.1.254

Username : admin

Password : admin

3. Setelah semua keterangan diatas diketahui langkah selanjutnya adalah memasang semua perangkat pendukung agar access point tersebut dapat berfungsi. Seperti memasang antenna, kabel power, dan menghubungkan kabel jaringan pada access point dengan komputer yang digunakan untuk mensetting access point.

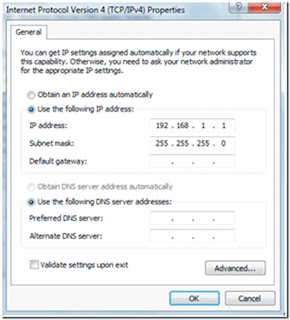

4. Langkah selanjutnya adalah mensetting IP pada komputer yang digunakan untuk setting access point. Ip pada access point diatas adalah 192.168.1.254, maka kita harus menggunakan IP yang mempunyai network id yang sama dengan ip access point. Seperti menggunakan ip 192.169.1.1, ip tersebut yang akan digunakan sebagai ip komputer.

5. Setelah setting ip dilakukan langkah selanjutnya adalah melakukan pengecekan koneksi jaringan dengan melakukan ping ke ip access point.

6. Apabila terdapat hasil seperti diatas maka koneksi antara access point dengan komputer terhubung.

7. Langkah selanjutnya adalah melakukan setting access point menggunakan halaman browser seperti Mozilla Firefox. Seperti gambar dibawah ini:

8. Pada form isian diatas diisi sebagai berikut :

User Name : admin

Password : admin

Kemudian klik OK.

9. Berikut adalah tampilan utama atau status untuk melakukan setting access point menggunakan halaman web. Caranya yaitu dengan mengetikkan ip access point pada halaman web.

10. Untuk melakukan perubahan ip pada acces point dapat mengklik sub menuNetwork pada menu Basic Setting.

11. Untuk melakukan perubahan nama SSID, Region, Wireless Security, MAC Filtering, dan Wireless Statistics. Dapat merubah pada bagian menu Basic Settings pada submenu Wireless.

a. Basic Settings, pada bagian ini digunakan untuk melakukan perubahan SSID dan Region.

Kita dapat merubah SSID dan Regionnya seperti dibawah ini:

SSID = CIKINI HOTSPOT

Region = Indonesia

Kemudian klik Save.

b. Security Settings, pada bagian ini digunakan untuk mensetting password, agar clien yang terkoneksi dengan access point harus memasukkan password. Berikut adalah tampilan dari security settings pada access point menggunakan WPA-PSK/WPA2-PSK.

Pada gambar diatas menunjukan bahwa password dari WPA-PSK/WPA2-PSK, yaitu:

PSK Passphrase : password

Setelah setting password dilakukan, kemudian klik Save.

c. MAC Filtering, MAC Filtering digunakan untuk untuk memfilter clien mana saja yang boleh terkoneksi dengan access point, dengan memasukkan alamat MAC Address pada daftar MAC Address yang boleh terkoneksi dengan access point.

Berikut adalah cara untuk mengetahui alamat MAC address pada komputer:

- Klik tombol Start > ketik cmd pada menu search > enter

- Ketik perintah >ipconfig /all

- Berikut adalah tampilan untuk mengetahui alamat MAC Address dari komputer.

Untuk mengetahui alamat MAC Address pada komputer dapat dilihat pada bagian Physical Address. Contoh:

Physical Address : 00-1F-E1-3E-4C-8D

Cara memasukkan MAC Address pada access point:

a) Klik pada bagian MAC Filtering, seperti pada gambar dibawah ini.

b) Kemudian pada bagian Wireless MAC Address Filtering klik Enable. Berikut adalah tampilan setelah kita klik Enable.

c) Kemudian klik Add New . . .

Kemudian akan tampil gambar seperti berikut:

Berikut keterangan yang harus diisi:

MAC Address : 00-1F-E1-3E-4C-8D

Description : mac address yang bias diakses

Privilege : allow

Status : Enable

Keterangan diatas menunjukkan bahwa hanya komputer yang mempunyai mac address diatas yang boleh terkoneksi dengan access point.

Setelah semua setting telah dilakukan kemudian klik Save. Berikut adalah tampilan setelah semua setting selesai dilakukan.

12. Langkah selanjutnya adalah melakukan setting DHCP agar setiap clien secara otomatis mendapat ip dari access point. Untuk melakukan setting DHP kita dapat mengklik submenu DHCP Settings pada menu DHCP. Berikut adalah tampilan untuk setting DHCP:

Berikut adalah cara melakukan setting DHCP pada access point:

DHCP Server : Enable

Start IP Address : 192.168.1.100

End IP Address : 192.168.1.199

Keterangan diatas menunjukkan bahwa DHCP telah diaktifkan, kemudian IP yang diberikan yaitu dari 192.168.1.100 sampai 192.168.1.199. Berarti access point ini hanya dapat memberikan sekitar 100 IP atau hanya 100 clien yang dapat terkoneksi dengan access point.

Setelah semua proses telah dilakukan kemudian klik Save.

13. Apabila kita akan mengganti username dan password yang digunakan untuk masuk atau login ke dalam settingan access point maka dapat dilakukan dengan mengklik submenu Password pada menu System Tools.

14. Setelah semua setting selesai dilakukan maka langkah selanjutnya adalah melakukan Reboot, yaitu dengan tombol Reboot pada submenu Rebootpada menu System Tools. Berikut adalah gambar untuk melakukan Reboot.

Reboot berfungsi agar semua setting yang telah kita lakukan dapat tersimpan dalam access point.
